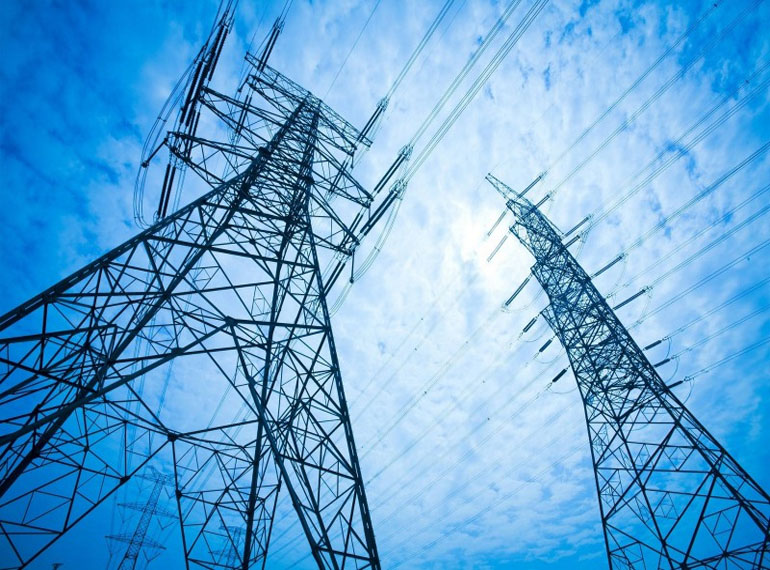

Yüksek Gerilim Hattı

Enerji nakil hatları genel olarak; standartlara bağlı kalınarak inşa edilen, üretilen elektrik enerjisinin uzak noktalara taşınmasını sağlayan, farklı konstrüksiyon yapılarına sahip direkler, iletkenler, topraklama ekipmanları, hırdavat takımları ve izolatör ekipmanları gibi malzeme gruplarından meydana gelen taşıma hatlarıdır. Elektriksel yönden ele alındığında enerji iletim hatları, hat parametreleri ve uzunluklarıyla karakterize edilirler. Bütün sinüsoidal alternatif akımla çalışan iletkenlerde olduğu gibi, enerji iletim hava hatlarının da omik direnç, endüktans, kapasite katsayıları kısaca R-L-C hat sabitleri bulunmaktadır.

  Enerji nakil hatlarının omik direnci doğru akım direncinden daha büyüktür, bunun nedeni de deri etkisi olayıdır. Diğer taraftan komşu iletkenlerden akan akımların halkaladığı akılar nedeniyle, faz iletkenlerinin self ve karşılıklı endüktansları meydana gelmektedir. Sinüsoidal alternatif akımla çalışıldığından endüktans deyimi yerine, şebeke frekansının bir fonksiyonu olan endüktif reaktans tanımı kullanılır. Hattın omik direnci ve endüktif reaktansı birbirine seri bağlı olarak düşünülür ve hattın karakterize edilmesi bu iki büyüklüğün seri toplamı olan empedans ile gerçeklenir.

Orta gerilim şebekeleri 1000 volt (l kV) ile 35 000 volt (35 kV) gerilimler arasındaki şebekelerdir. Bu şebekeler yüksek ve çok yüksek gerilim şebekeleri ile alçak gerilim şebekelerinin birbirine bağlanması işleminde kullanılır. Yüksek gerilimlerin direkt olarak abonelere verilmesi izolasyon ve güvenlik açışından uygun değildir. Bu sebeple yüksek gerilimler uygun değerlere indirilerek orta gerilim şebekelerine bağlanır. Orta gerilim şebekeleri küçük şehirler ve sanayi bölgelerine elektrik enerjisinin taşınmasında kullanılır. Orta gerilimler şehirlerin girişindeki dağıtım trafolarına bağlanır. Buradan abonelere dağıtılır. Türkiye’de kullanılan orta gerilim şebekelerinde 10, 15 ve 33 kV’lik gerilimler kullanılmaktadır. Orta gerilim şebekelerinde kullanılan enerji nakil hatlarının (ENH) uzunluğuna göre hat gerilimi tespit edilir. Buna göre şu genellemeyi yapabiliriz. 10 km’ye kadar olan uzunluklarda 3 ile 10 kV, 20 ile 30 km arasındaki uzunluktaki hatlarda 10-20 kV, 30 ile 70 km arasındaki uzaklıklarda 20-35 kV’luk gerilimler kullanılması uygun olurken 70 km’yi geçen uzunluktaki hatlarda yüksek gerilimler kullanılmaktadır.
